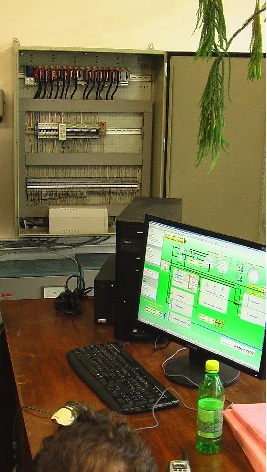

Komló városi szennyvíztisztító telep

vezérlés teljes rekonstrukció, SCADA

alkalmazással támogatva

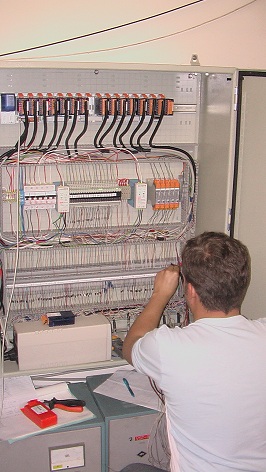

szennyvíztelep vezérlés teljes rekonstrukció, SCADA alkalmazássalSAIA PCD3 PLC jelkábelezése szerelés közben
  • 4500 m3/d átlagos terhelésű, eleveniszapos  szennyvíztisztító telep, biogáz fejlesztéssel vezérléstechnikai rekonstrukció
  • programozható vezérlő: 1 db SAIA PCD3
  • I/O számok:
    • 14 db bővítőmodul,
    • 56 db analóg jel,
    • 82 db digitális jel,
  • vezérelt gépegységek:
    • 48 db gépegység,
    • 1 db ATV, 3 db Danfoss, 2 db SC1000 Hache-Lange érzékelőszonda automatika kommunikációja ~600 m hosszú RS485/MODBUS hálózat kiépítésével,
  • beépített érzékelők, távadók:
    • Siemens ultrahangos szintérzékelővel, körkeresztmetszetű csatornában a beérkező vízmennyiség meghatározás,
    • HACH-Lange 3 db oldott oxigén, 2 db szárazanyag tartalom, 1 db ammónia, 1 db nitrát  érzékelőszondák,
    • szárazanyag tartalom mérők,
    • indukciós mérők,
    • nyomástávadók
  • kommunikáció:
    • PLC és inteligens eszközök között MODBUS / RS485
    • PLC és SCADA között MODBUS / TCP/IP
  • rendszer felügyelet, VISIONX PC-s megjelenítő és adatgyűjtő rendszer

IP 54-es védettségű, Danfoss FC202 frekvenciaváltók távvezérelt kézi és automata, továbbá, helyi kézi és helyi automata üzemének kiépítése. Távvezérlés MODBUS/RS485 kommunikáción keresztül. Az invertereket analóg jelek gyűjtésére is felhasználva, visszacsapó szelepek finom zárására felprogramozva  a csővezetékben korábban jelentkező nyomáslengések elkerülésére.

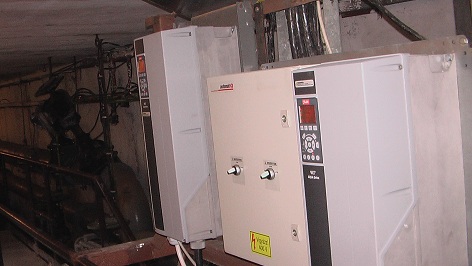

danfoss FC 202 iszaprecirkulációs szivattyúk hajtása

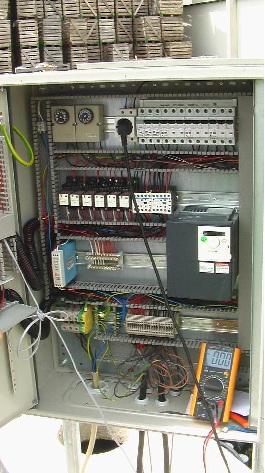

frekvenciaváltós szennyvízátemelőMórakert ipari szennyvíz átemelő
A kép helyszíni szerelés közben készült. Inverteres hajtású szennyvízátemelő hozamszabályozott tisztítótelep terhelésre programozva. Automatikus forgásirány megváltoztatás szálasanyag feltekeredés érzékeléskor, szürcsölő üzemmód a hab összekeményedés kialakulás elekerülésére, változó indítási szint a zsírgallér kialakulás elkerülésre, berothadás ellen állítható időszakos teljes ürítés.  Szivattyúk üzemidő kiegyenlített működtetése, váltott indítása.
Földkábeles MODBUS/RS485 kommunikáció a szennyvízteleppel az egyenletes terhelés érdekében.


Ide egy nagyon tudományos, többoldalas cikket szánunk. Ennek megírását hosszú téli estékre tervezzük, mert jelenleg a Megrendelőinknek dolgozunk.
































Röszke szennyvíztisztító telep


A meghibásodástól (villámcsapás), a megbízástól számított 48 órán belül automatizált rész üzemet biztosítottunk a legfontosabb gépek vezérlése mellett. A munkát rendkívül megnehezítette, hogy a "polcon lévő" PLC-kből kellett választani és érdemi irányítástechnikai dokumentáció nem volt fellelhető, így a telep működési elvét a vezérlőszekrény alapján kellett visszafejteni. 9 nap alatt helyreállítottuk a teljesértékű vezérlést, a szoftver írásával a meghibásodott vezérlőt kiváltottuk, a működés optimalizálása mellett.

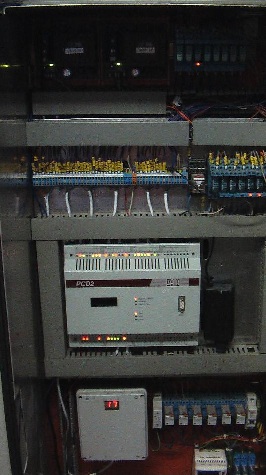

Röszke szennyvíztisztító telep SAIA PCD2
